REMARQUE : L'installation et l'entretien du produit doivent être effectués par un électricien qualifié.
Instructions pour le raccordement du câble (vous trouverez des instructions pour les autres étapes avec le produit et ici en annexe) :

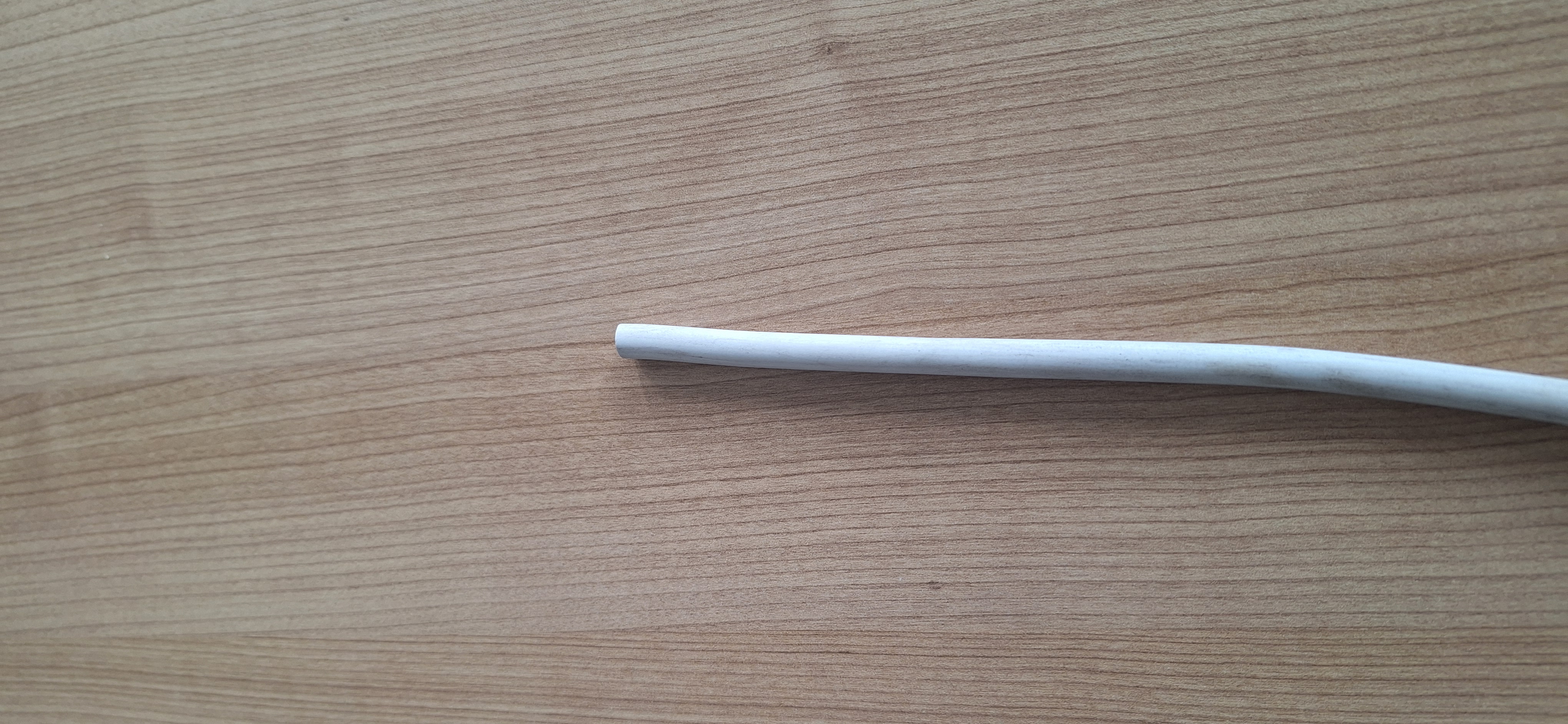

1. c'est votre câble qui sort du mur.

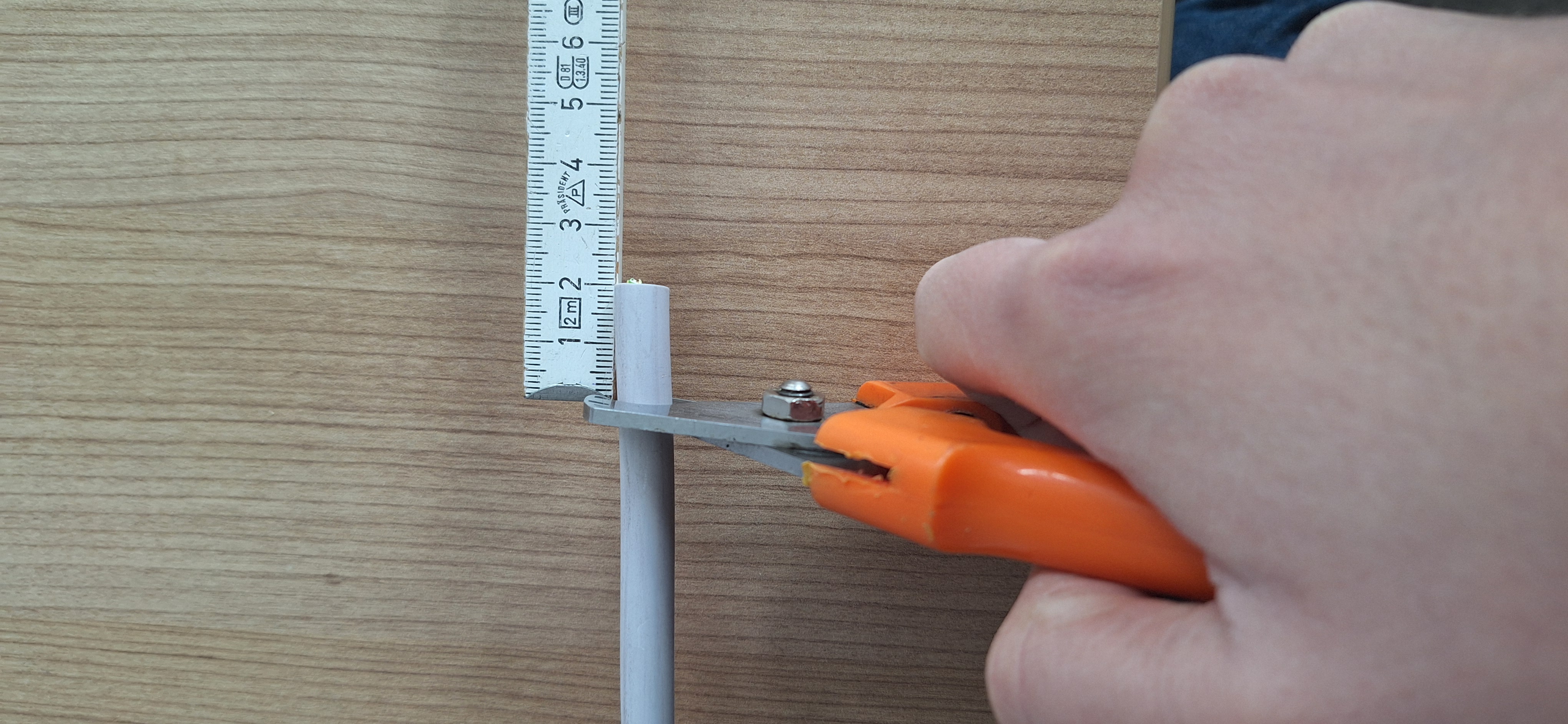

2. retirez 20 mm d'isolation du câble.
IMPORTANT : n'en enlevez pas trop, sinon le joint ne pourra plus s'accrocher.

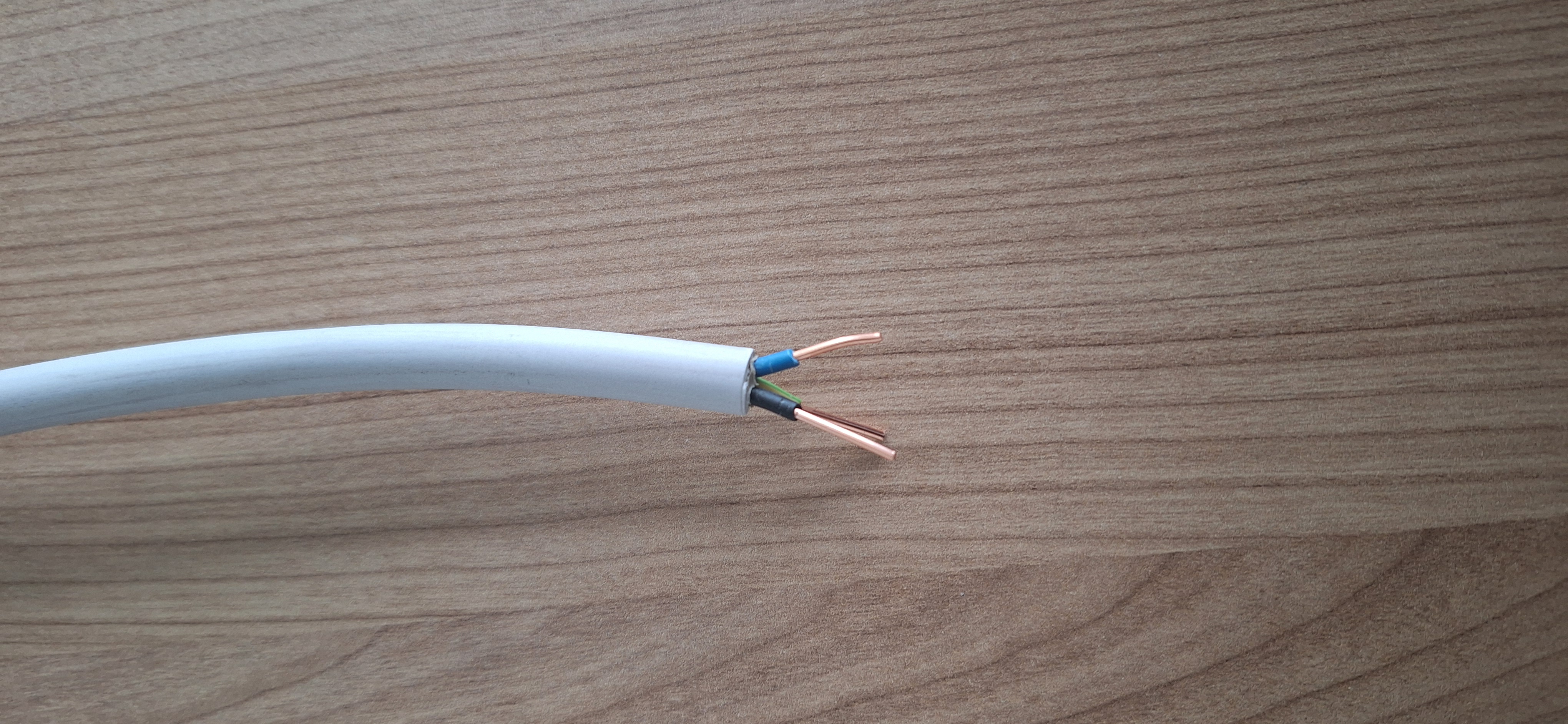

3. retirez 12 à 14 mm de l'isolation des fils.

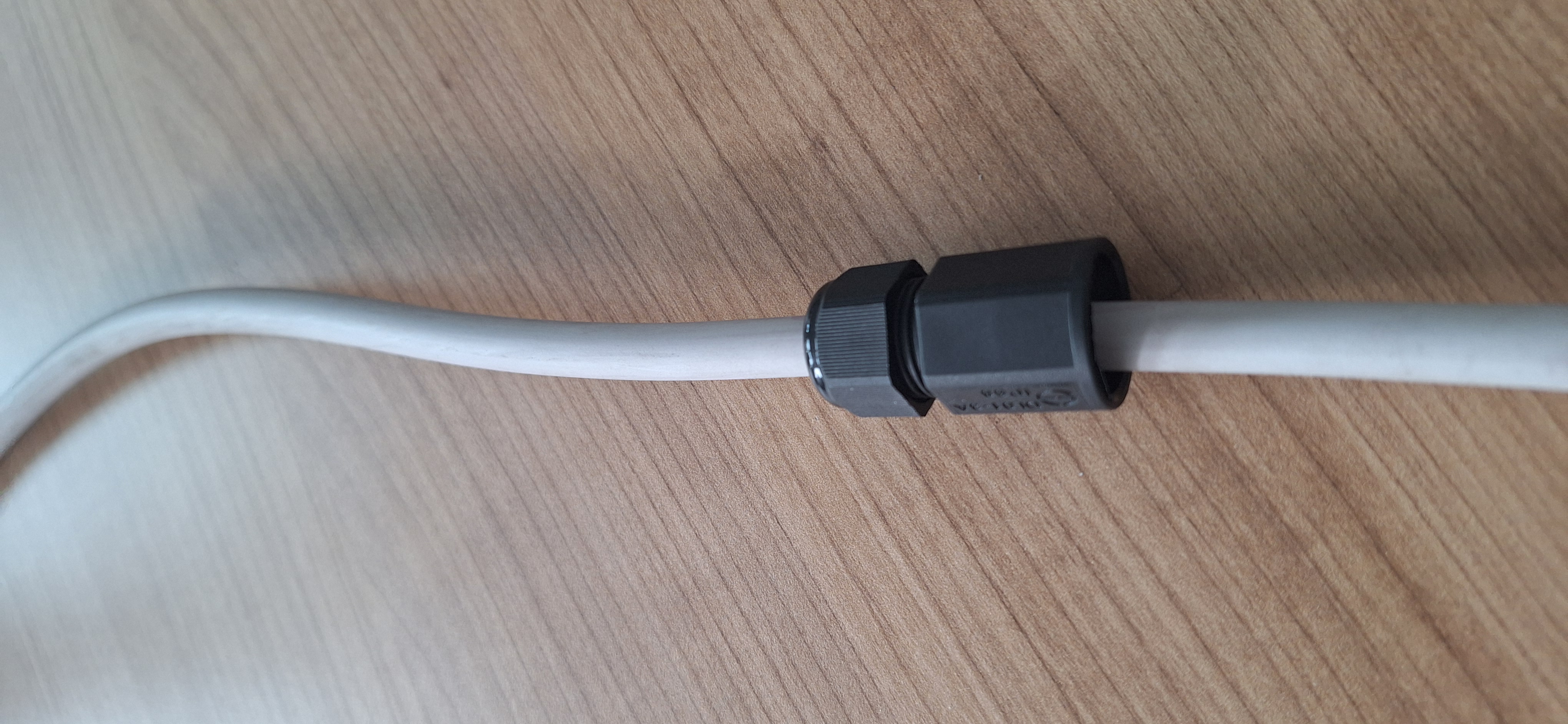

4. desserrez le raccord à vis et faites passer le câble.

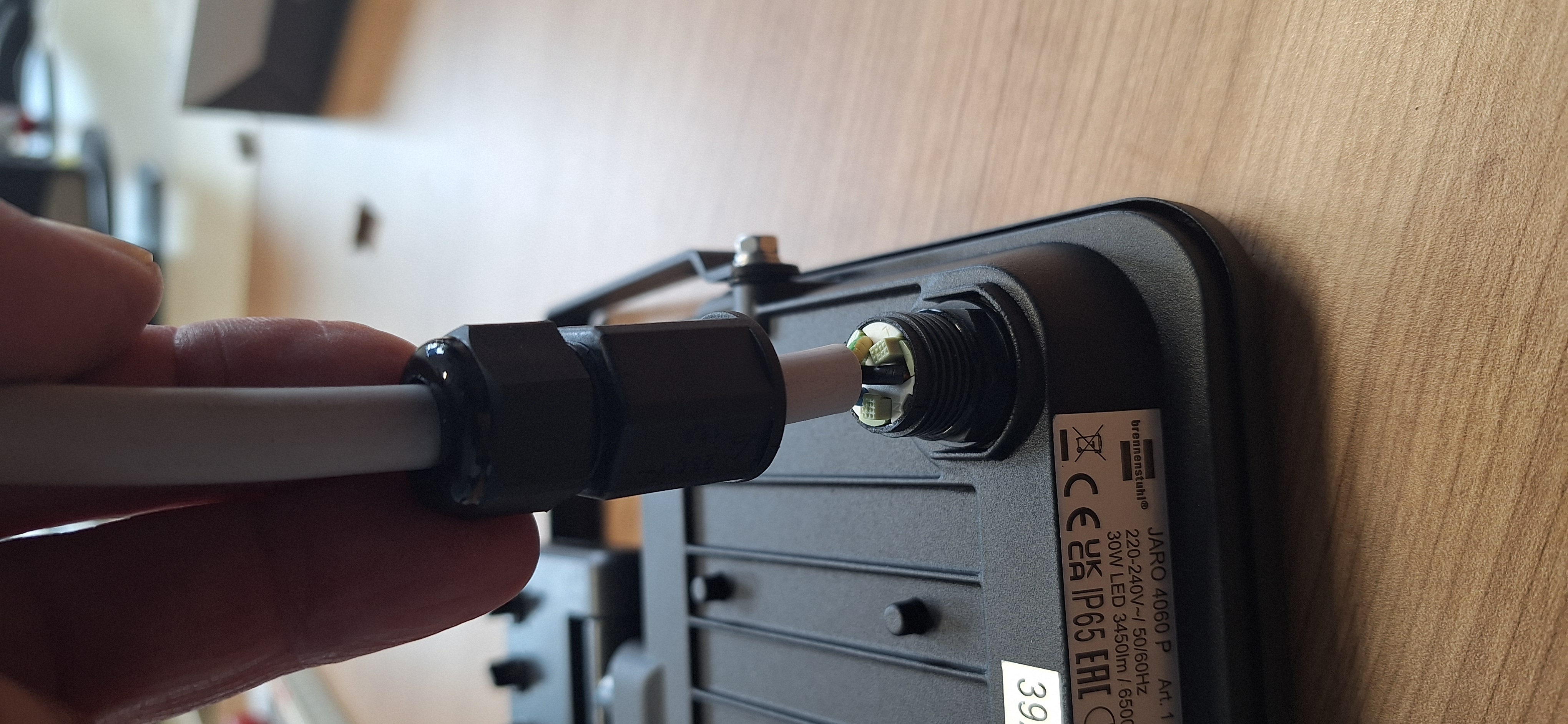

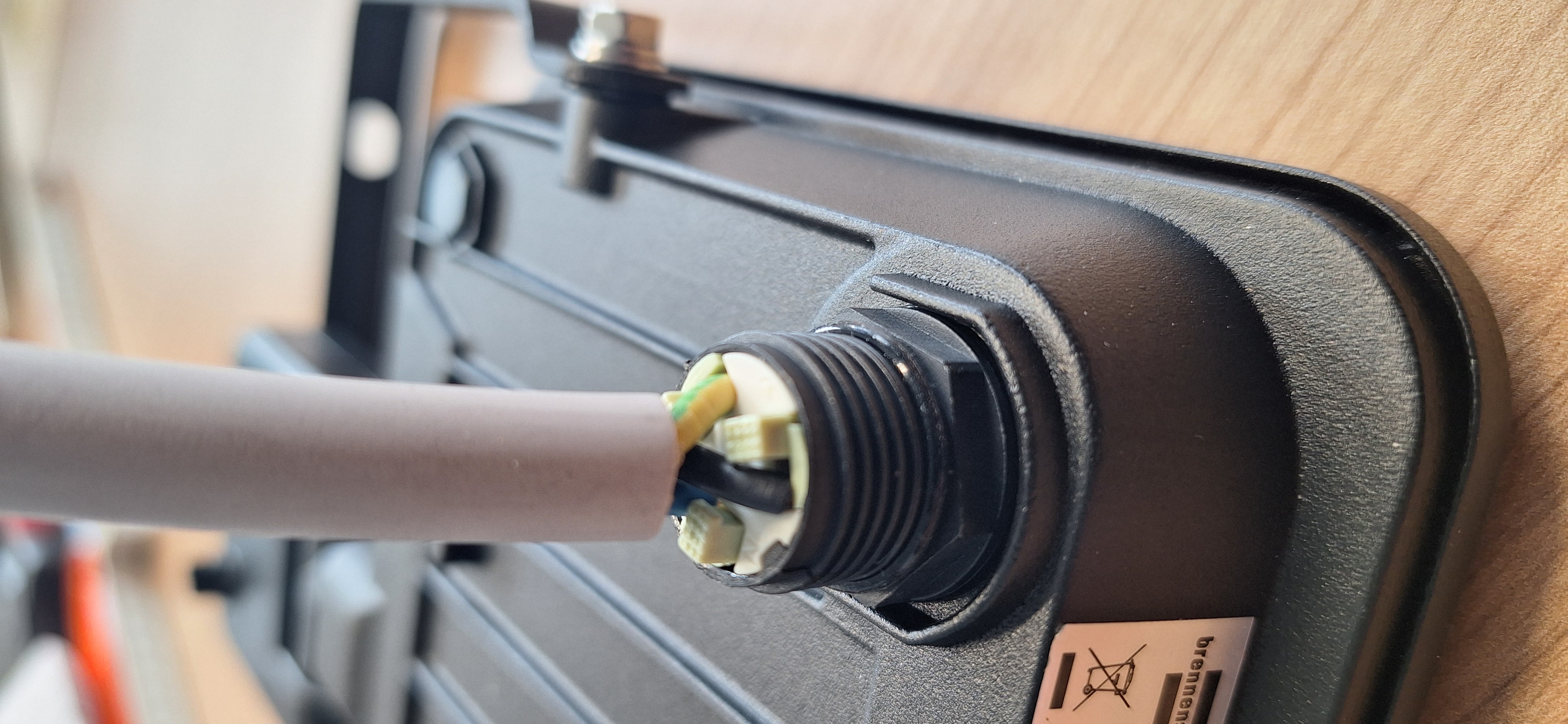

5. vous pouvez maintenant introduire les 3 torons en même temps. Insérez les torons jusqu'à la butée. Le mécanisme devrait maintenant saisir et fixer les torons. Veillez à ce que les torons corrects soient introduits dans les emplacements corrects (terre : câble jaune/vert dans ⏚, phase : câble noir dans L, neutre : câble bleu dans N).
6. Vous pouvez maintenant visser les deux raccords à vis.

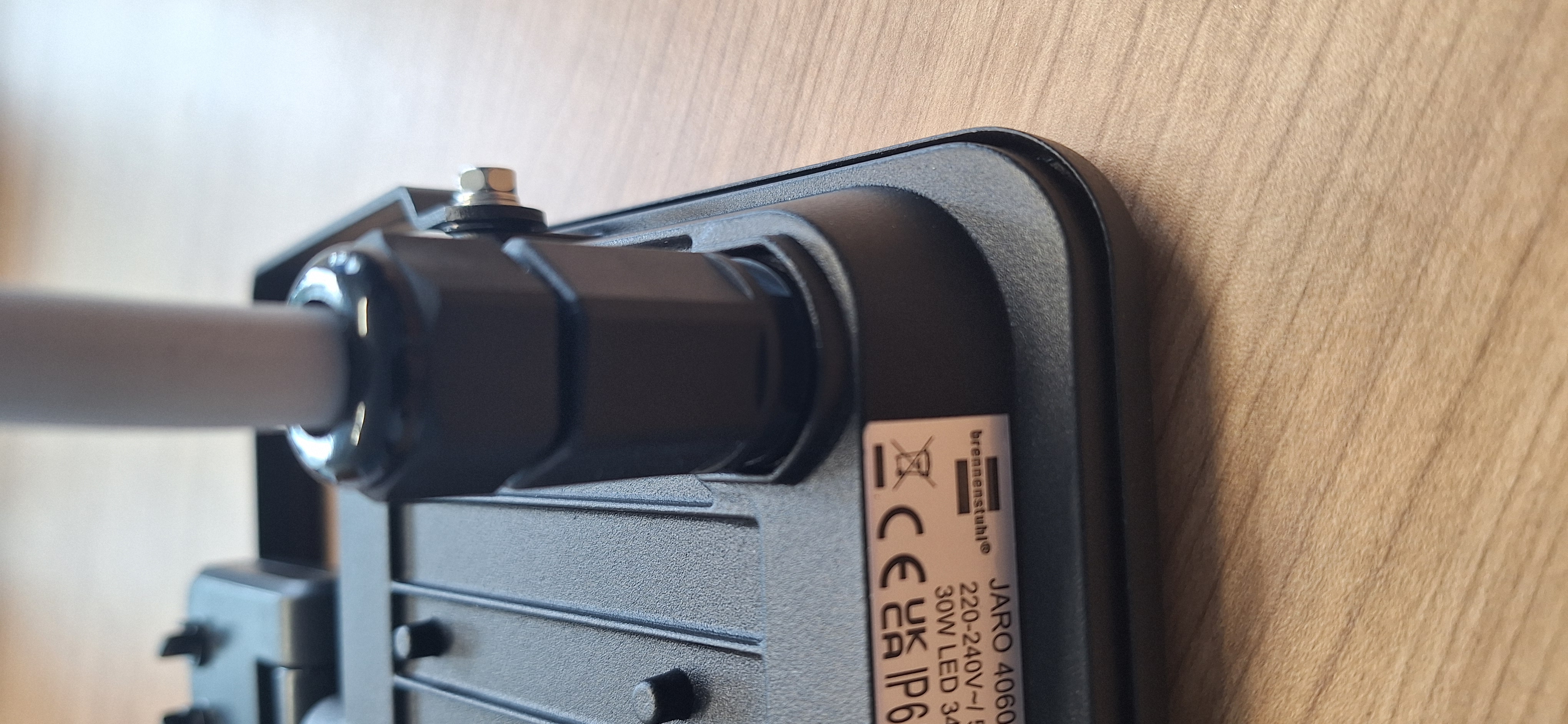

7. serrez correctement les deux vis. Veillez toutefois à ne pas tourner le câble lui-même.
IMPORTANT : Serrez vraiment les vis, car c'est la seule façon de garantir l'étanchéité.

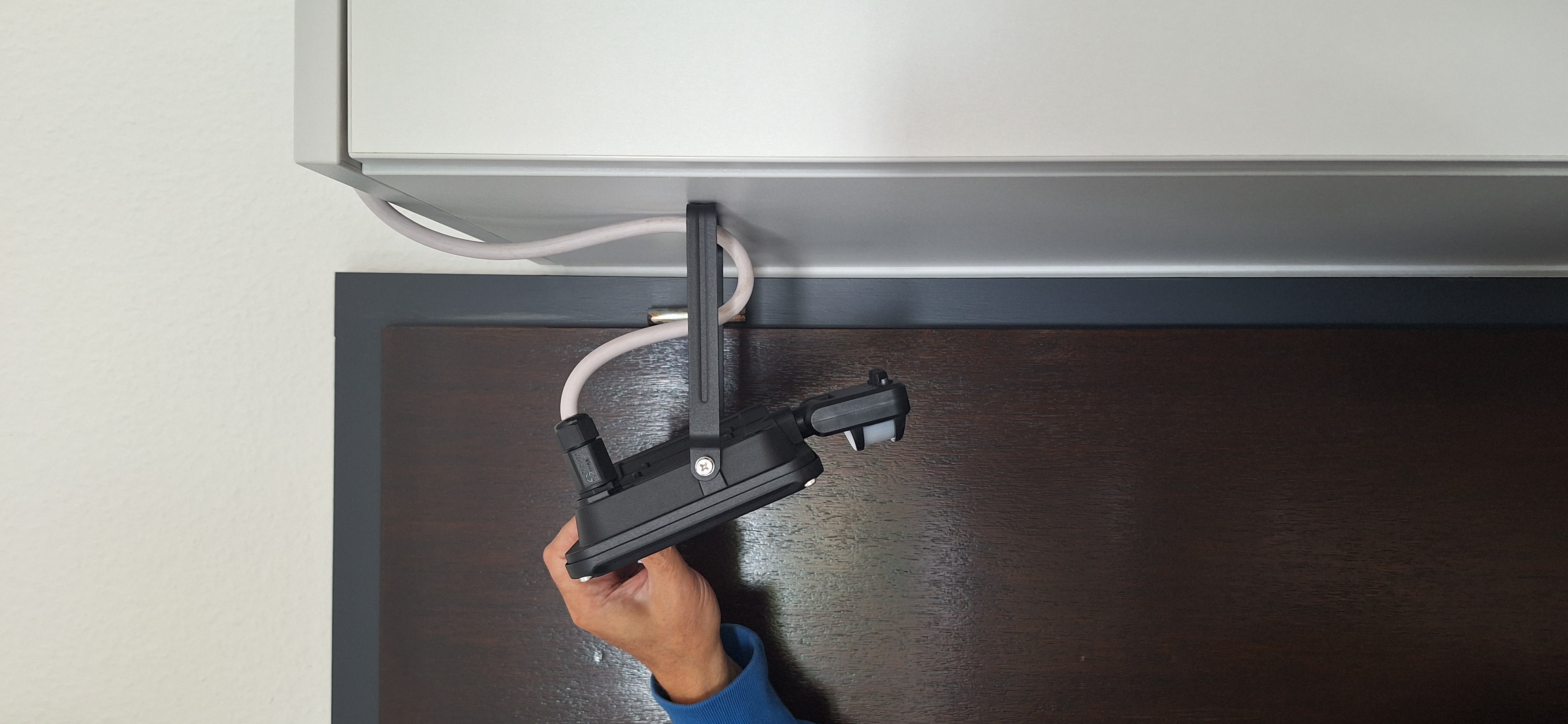

8. Veillez à ce que le câble ait suffisamment d'espace pour former un col de cygne. Celui-ci est important pour que l'eau s'écoule le long du câble et ne pénètre pas dans le joint.
Remarque : ces instructions sont un complément aux instructions de montage qui sont déjà fournies avec le produit. Vous les trouverez également ici en annexe.
