HINWEIS: Die Installation und Wartung des Produkts muss durch eine qualifizierte Elektrofachkraft erfolgen.
Anleitung für den Anschluss des Kabels (eine Anleitung für die weiteren Schritte finden Sie beim Produkt und hier im Anhang):

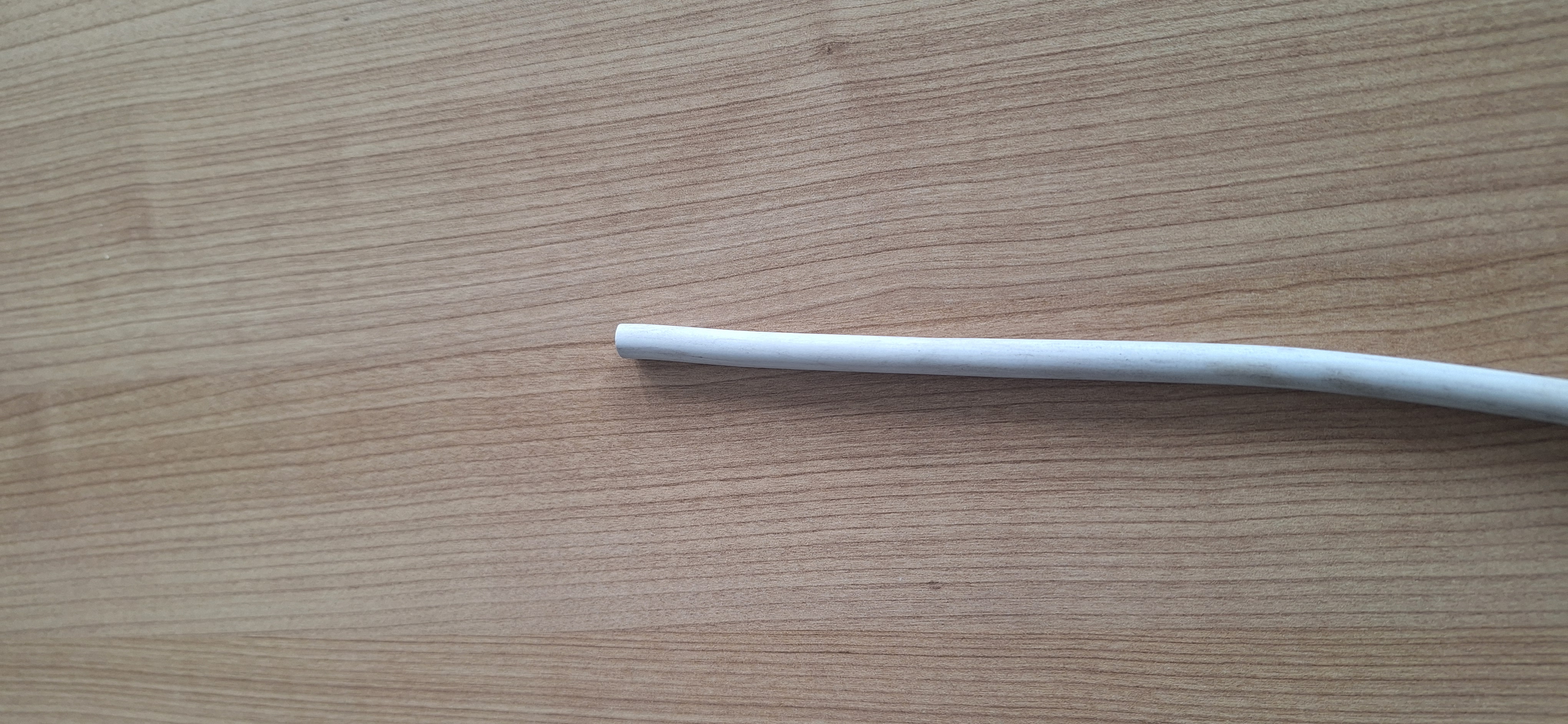

1. Das ist Ihr Kabel, welches aus der Wand kommt.

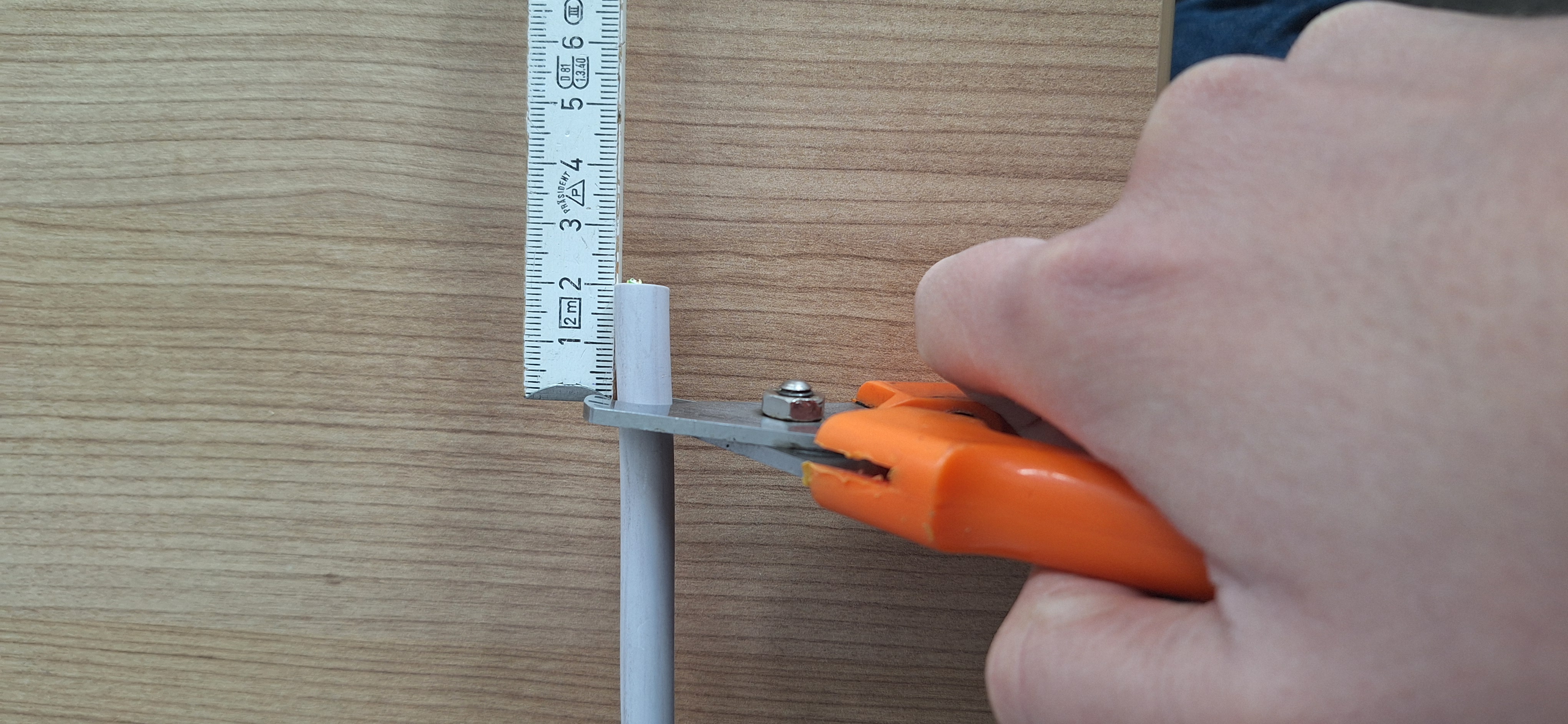

2. Entfernen Sie 20 mm der Isolierung des Kabels.
WICHTIG: Entfernen Sie nicht zu viel, da sonst die Dichtung nicht mehr greifen kann.

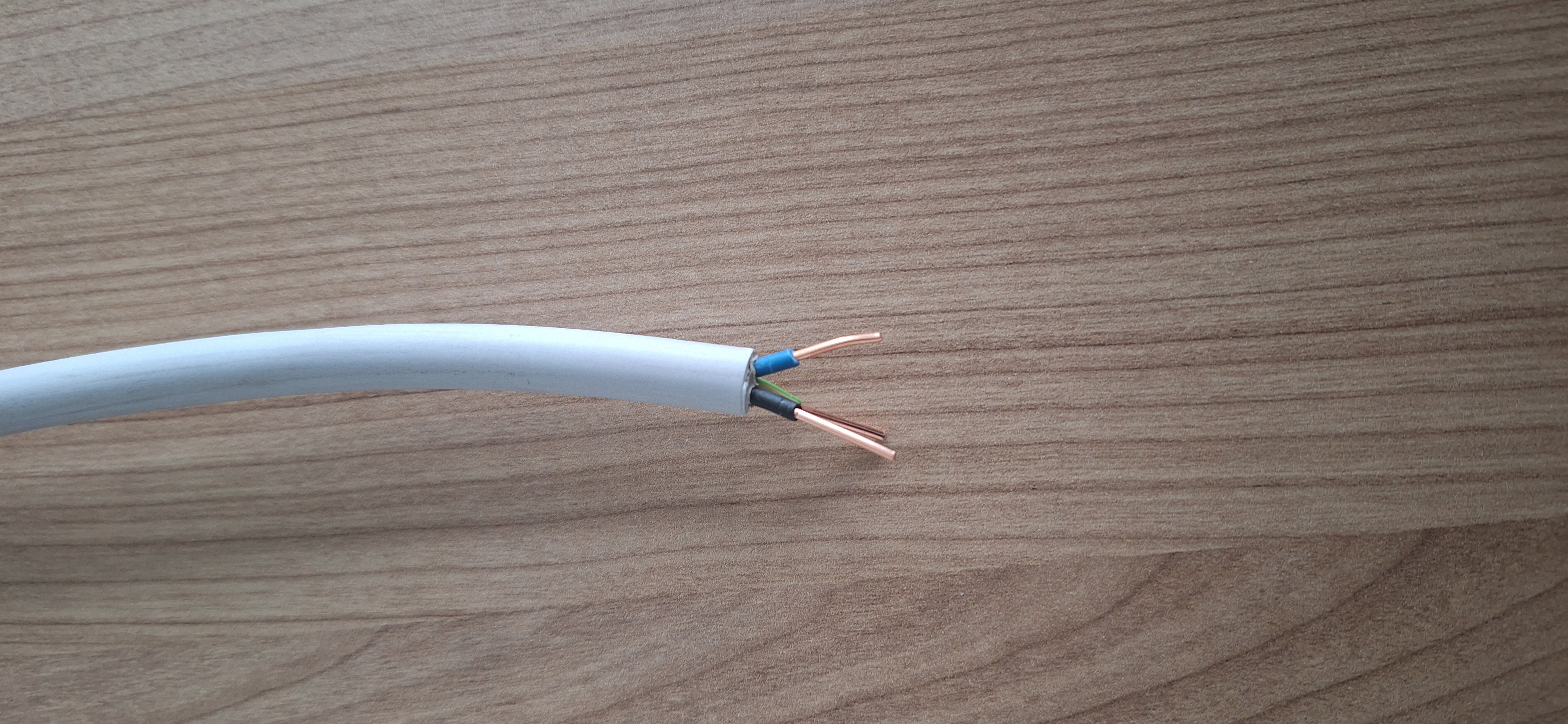

3. Entfernen Sie 12 - 14 mm der Isolierung der Litzen.

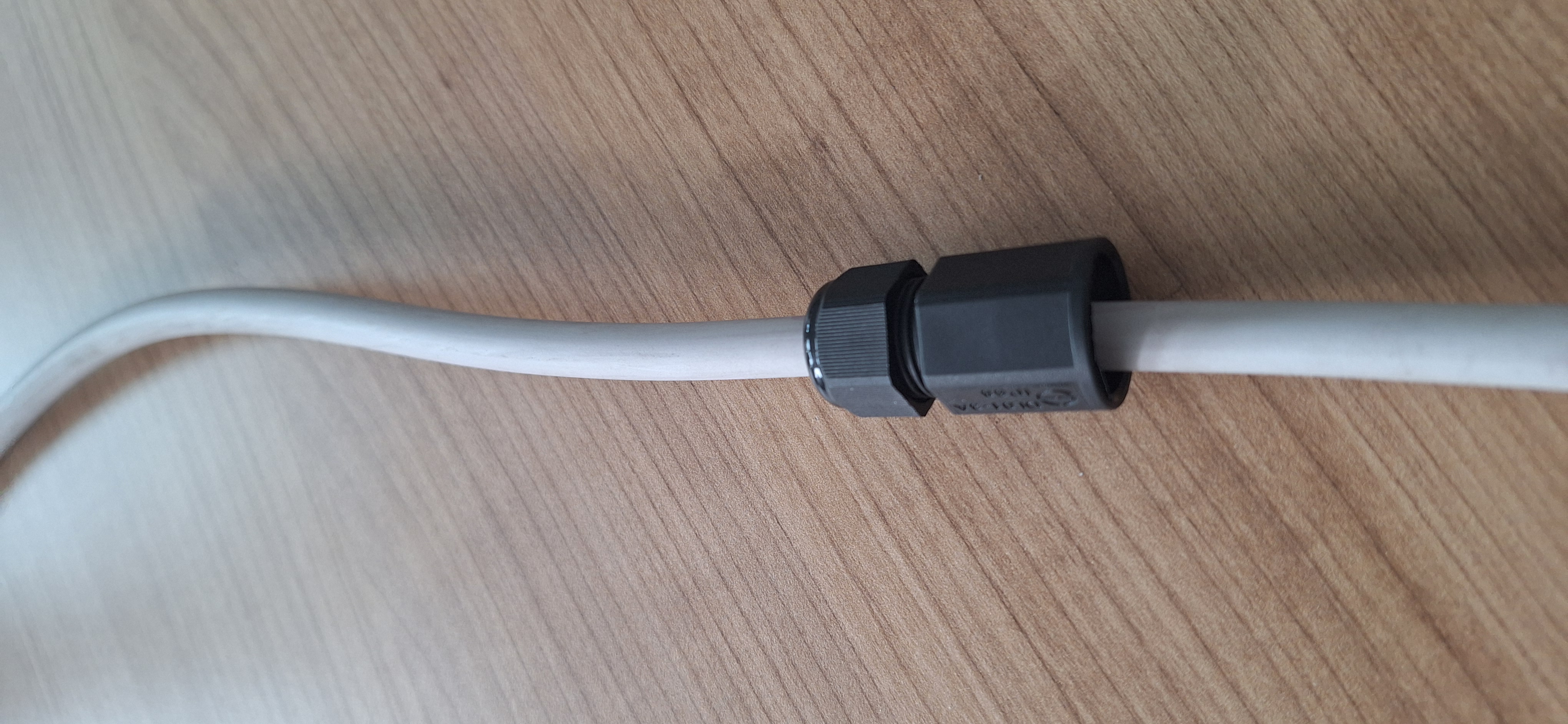

4. Lösen Sie die Verschraubung und führen das Kabel durch.

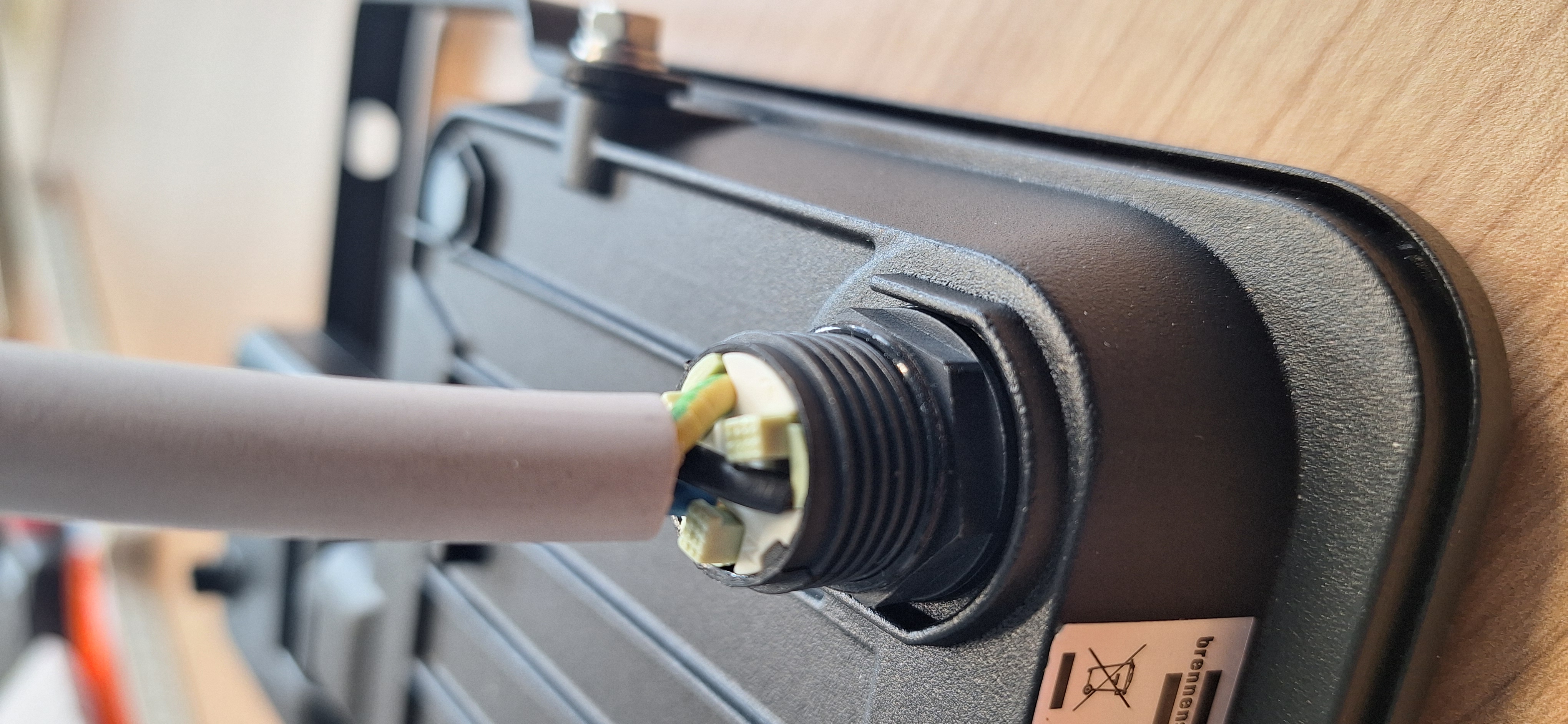

5. Sie können nun die 3 Litzen gleichzeitig einführen. Führen Sie die Litzen bis zum Anschlag ein. Der Mechanismus sollte die Litzen nun greifen und fixieren. Achten Sie darauf, dass die korrekten Litzen in die korrekten Steckplätze (Erdung: Gelb/Grünes Kabel in ⏚, Phase: Schwarzes Kabel in L, Nullleiter: Blaues Kabel in N) eingeführt werden.

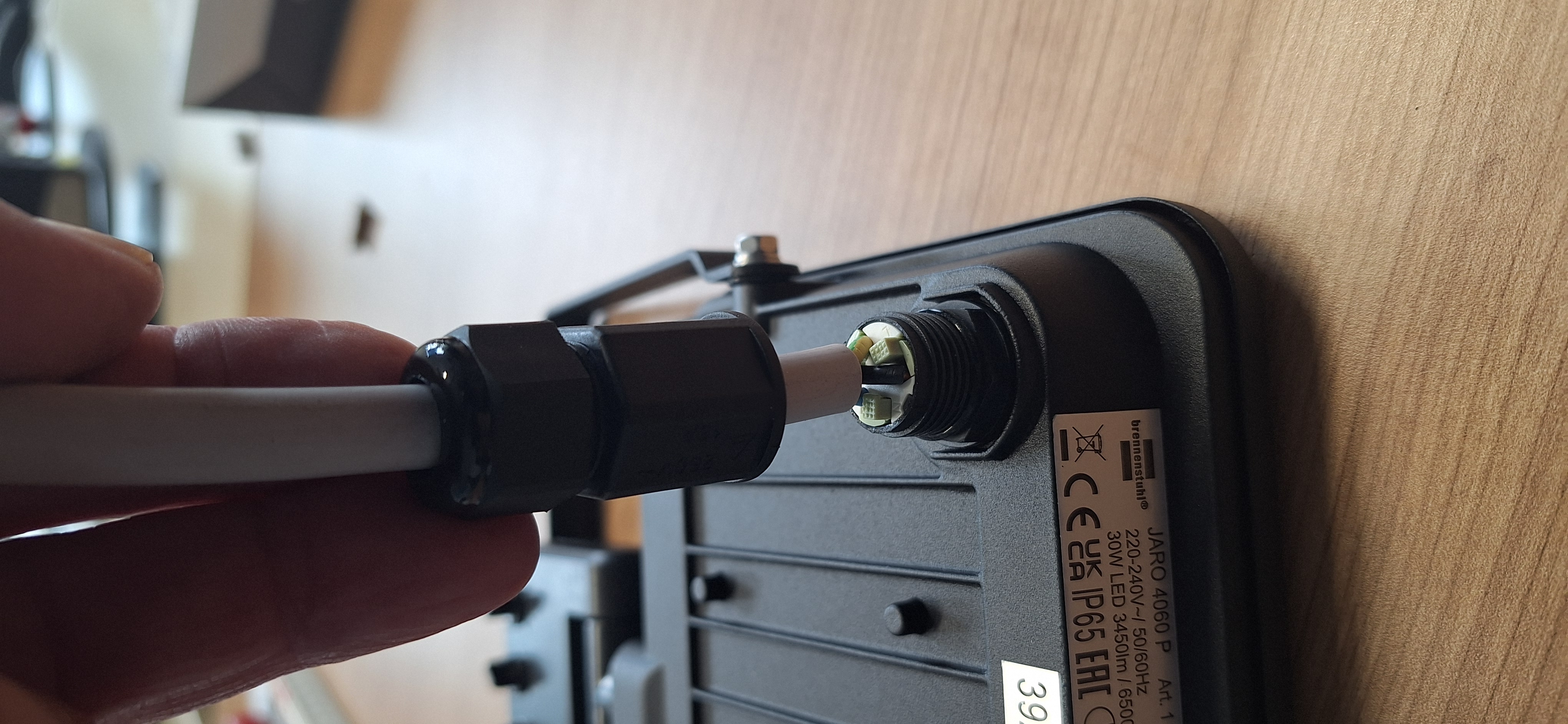

6. Nun können Sie die beiden Verschraubung andrehen.

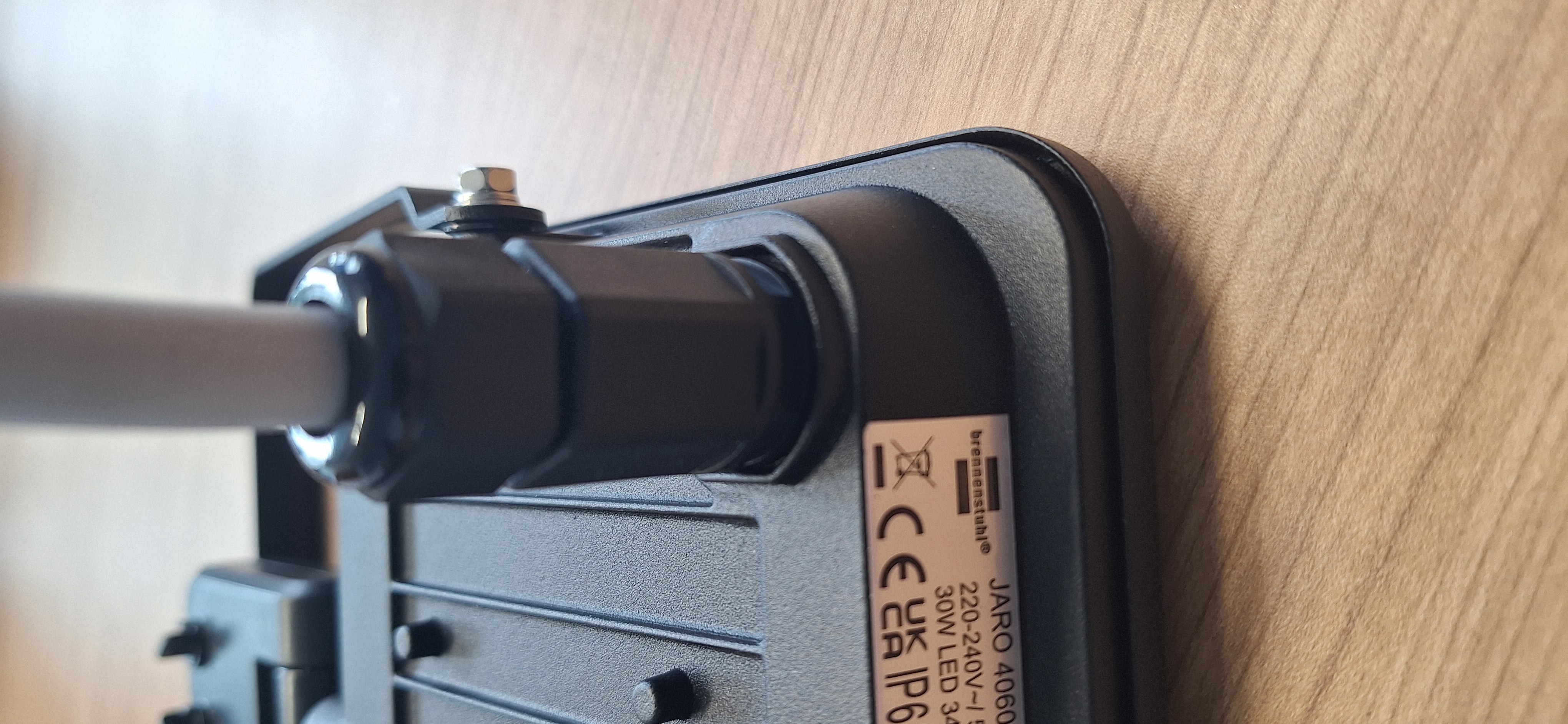

7. Ziehen Sie beide Schrauben ordentlich fest. Achten Sie aber darauf, dass Sie nicht das Kabel selbst drehen.
WICHTIG: Ziehen Sie die Schrauben wirklich fest an, da nur so die Dichtigkeit gegeben ist.

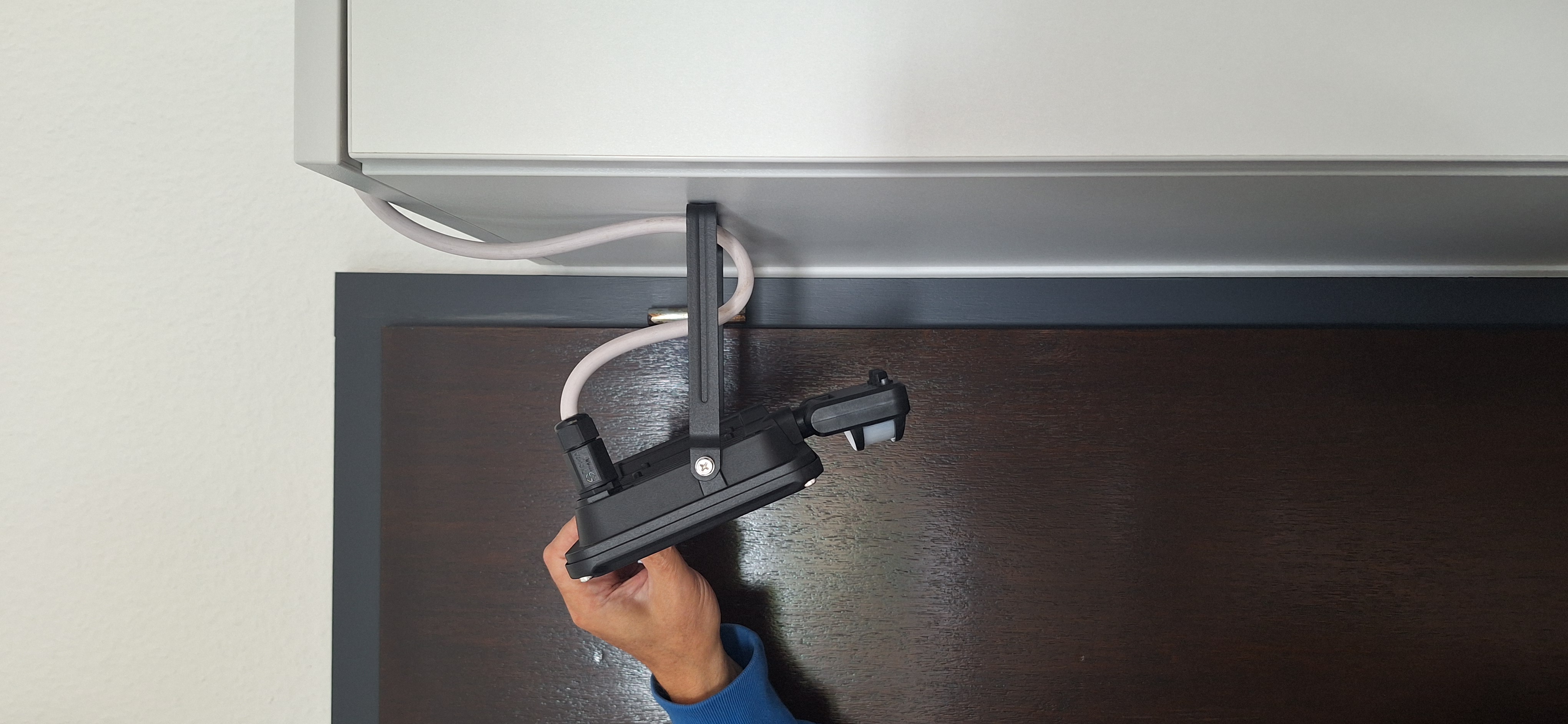

8. Achten Sie darauf, dass das Kabel genug Spielraum hat, um einen Schwanenhals zu formen. Dieser ist wichtig, dass Wasser am Kabel abläuft und nicht in die Dichtung fließt.
Hinweis: Diese Anleitung ist eine ergänzende Anleitung zu der Montageanleitung, die bereits bei dem Produkt beiliegt. Diese finden Sie auch hier im Anhang.
